水箱液位開關的特性和接線圖

發布日期: 2015-08-14

　　水箱液位開關的材質為PVC材料或者是不銹鋼，工作溫度約為-20攝氏度到+50攝氏度，安裝方式為垂直方向30度角傾斜安裝。對于水箱液位開關來說，一般在需要行開關動作的地方安裝一個浮子，而液位動作點的數量則由配線的類型決定。

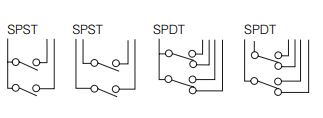

　　水箱液位開關接線圖

　　水箱液位開關開關的工作液位動作點是依據下面的原則來確定的：

　　A = 1-1/2 "(38.1mm) 到最高液位動作點的最小距離

　　B = 2"(50.8mm)從設備底部到最低液位動作點之間的最小距離

　　C = 3"(76.2mm)液位動作點之間的最小距離

　　注意要點

　　1、液位動作點是依據液位的降序，來進行逐個校準。

　　2、A 和 B 的尺寸數值是依據頂部安裝的產品來計算的。

　　3、浮子停留的位置，被永久地粘在特定處。

　　4、液位動作點的位置誤差為 ±1/8"(3.2mm)。

　　5、上面所給出的尺寸，都是基于比重為 1.0 的液體的。

　　水箱液位開關價格低廉，性能可靠，可應用于腐蝕性液體中。這些耐用的、經濟型的液位開關，使用了可靠的簧片開關，接液部分的材質通過了 NSF 認證。
